Sebuah mesin kerek jangkar adalah perangkat mekanis atau elektro-mekanis yang dipasang di haluan kapal yang mengotomatiskan kenaikan dan penurunan jangkar dan rantainya — dan untuk kapal apa pun yang berlabuh secara teratur di kedalaman lebih dari 15 kaki, hal ini bukanlah suatu kemewahan melainkan suatu kebutuhan. Tanpa alat ini, mengambil jangkar dan rantai yang berat dengan tangan memerlukan upaya yang berat selama 15–30 menit, sementara alat bertenaga listrik mesin kerek jangkar menyelesaikan tugas yang sama dalam waktu kurang dari 3 menit dengan menekan sebuah tombol.
Pdanuan ini mencakup semua yang perlu Sebuahda ketahui mesin kerek jangkares : cara kerjanya, tipe apa yang sesuai dengan kapal yang berbeda, cara memilih yang tepat, pertimbangan pemasangan, tip perawatan, dan jawaban atas pertanyaan yang paling sering diajukan.

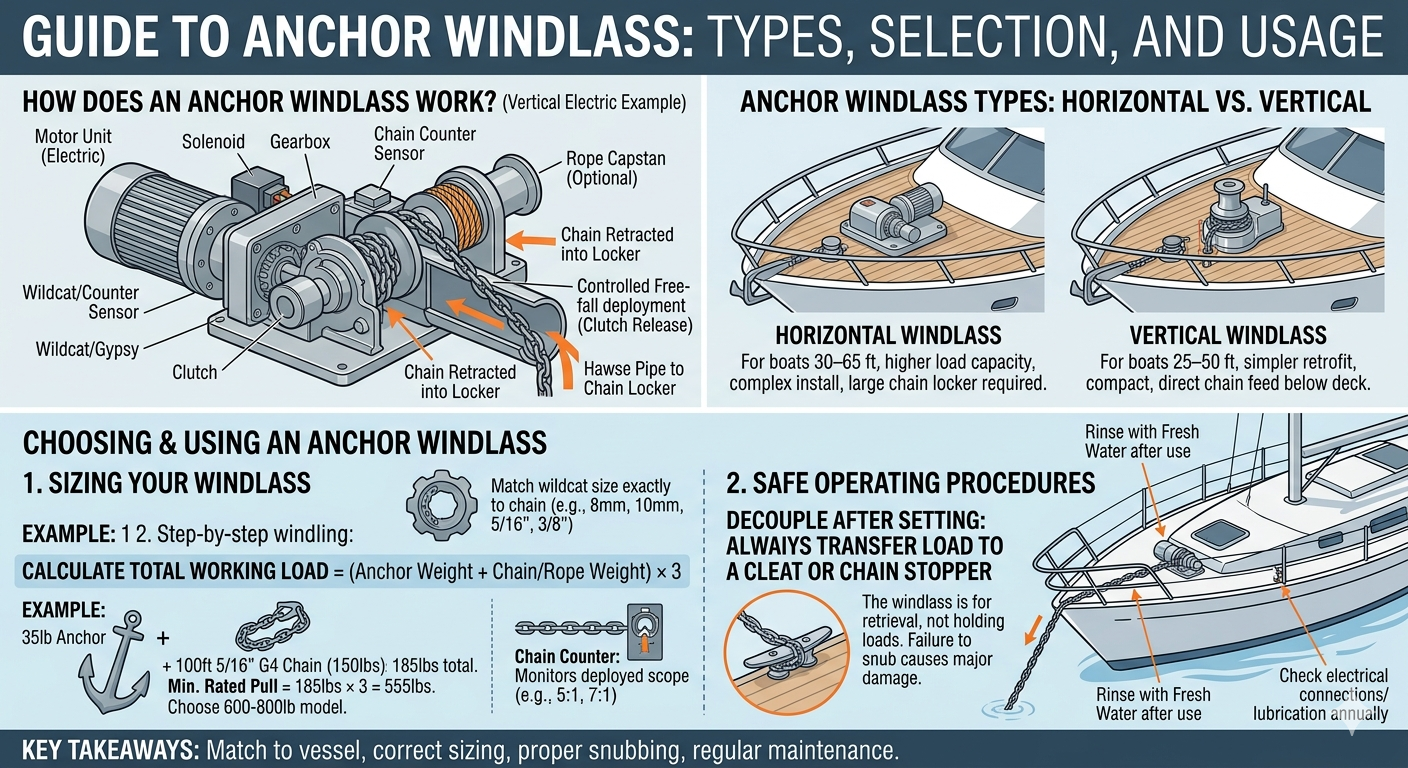

Bagaimana Cara Kerja Mesin Kerek Jangkar?
Sebuah mesin kerek jangkar bekerja dengan menggunakan drum (disebut a kucing liar atau gipsi ) yang mencengkeram rantai atau tali jangkar, digerakkan oleh motor listrik, motor hidrolik, atau pengoperasian tangan manual. Komponen intinya sederhana namun harus disesuaikan dengan sistem jangkar kapal Sebuahda:
- Satuan motorik — Sumber tenaga listrik (12V atau 24V DC) atau hidrolik yang menggerakkan drum.
- Kucing liar/gipsi — Drum bergigi yang berukuran sesuai dengan tingkat dan ukuran rantai spesifik Anda (misalnya, G4, G7, 8mm, 10mm).
- Penggulung (opsional) — Drum vertikal untuk menangani jalur dermaga atau tali tunggangan.
- Mekanisme kopling — Memungkinkan pemasangan jangkar secara jatuh bebas tanpa menjalankan motor.
- Penghitung rantai — Melacak berapa banyak rantai yang telah diterapkan untuk penghitungan cakupan yang akurat.
Saat operator mengaktifkan mesin kerek (melalui tombol dek, remote kemudi, atau sakelar kaki), motor memutar kucing liar, yang mengaktifkan mata rantai dan menyeretnya ke dalam loker rantai atau membayarnya melalui haluan.
Jenis Mesin Kerek Jangkar: Mana yang Tepat untuk Kapal Anda?
Benar mesin kerek jangkar jenisnya terutama bergantung pada ukuran kapal Anda, tata letak dek, berat sistem jangkar, dan ketersediaan daya. Ada empat kategori utama yang perlu dipertimbangkan.
1. Mesin Kerek Jangkar Horisontal
A mesin kerek jangkar horizontal dipasang rata dengan dek dan menjalankan drumnya pada sumbu horizontal. Motor biasanya tersembunyi di bawah dek, sehingga mengurangi kekacauan dek dan menurunkan profil mesin kerek — ideal untuk perahu layar dengan freeboard rendah atau kapal apa pun yang mengutamakan estetika dek. Rantai berjalan secara horizontal melintasi drum dan turun ke loker rantai di bawah melalui pipa hawse. Model horizontal umumnya memiliki kapasitas muatan lebih tinggi dan cocok untuk kapal berukuran 30 hingga 60 kaki.
2. Mesin Kerek Jangkar Vertikal
A mesin kerek jangkar vertikal memiliki drum (penggulung) yang berorientasi vertikal yang menonjol di atas geladak. Seluruh unit motor dipasang di bawah dek, hanya menyisakan kepala penggulung kompak yang terlihat. Karena rantai dimasukkan langsung ke dalam loker rantai, mesin kerek vertikal sangat efektif pada perahu motor yang loker rantainya terletak tepat di bawah haluan. Lebih mudah dipasang pada retrofit dan populer pada kapal berukuran 25 hingga 50 kaki.
3. Mesin Kerek Jangkar Listrik
Sebagian besar rekreasi laut mesin kerek jangkares yang dijual hari ini adalah listrik, beroperasi dengan 12V atau 24V DC dari bank baterai kapal. Kaca kerek elektrik mudah dipasang, responsif, dan mendapat dukungan luas. Untuk kapal di bawah 45 kaki, sistem 12V biasanya digunakan. Kapal yang lebih besar mendapatkan manfaat dari sistem 24V, yang menghasilkan daya setara dengan setengah konsumsi arus — sehingga mengurangi kebutuhan ukuran kabel dan penumpukan panas. Model listrik pada umumnya menggunakan 60–250 amp pada beban puncak, sehingga bank baterai yang kuat dan ukuran kabel yang tepat (seringkali 2/0 AWG atau lebih besar) sangat penting.
4. Mesin Kerek Jangkar Hidraulik
A mesin kerek jangkar hidrolik mengambil tenaga dari sistem hidrolik kapal (biasanya digunakan bersama dengan kemudi, pendorong haluan, atau peralatan lainnya). Model hidraulik menawarkan tenaga dan daya tahan yang luar biasa, hampir tidak ada penumpukan panas selama penggunaan jangka panjang, dan merupakan standar pada kapal dengan tinggi di atas 60 kaki dan kapal kerja komersial. Kerugiannya adalah kompleksitas pemasangan yang lebih besar dan kebutuhan akan sirkuit hidraulik khusus atau yang sudah ada.
Sebuahchor Windlass Comparison: Horizontal vs. Vertical vs. Electric vs. Hydraulic
| Fitur | Listrik Horisontal | Listrik Vertikal | Hidrolik | petunjuk |
| Ukuran Kapal Khas | 30–65 kaki | 25–50 kaki | 45 kaki | Di bawah 30 kaki |
| Sumber Daya | 12V / 24VDC | 12V / 24VDC | Hidrolik system | Upaya manusia |
| Profil Dek | Rendah / rata | Sedang | Rendah–sedang | Rendah |
| Kompleksitas Instalasi | Sedang | Lebih mudah | Kompleks | Sederhana |
| Kapasitas Tarik Terukur | 500–2.000 pon | 500–1.500 pon | 1.000–5.000 pon | 100–400 pon |
| Penggunaan Tugas Berkelanjutan | Terbatas (panas) | Terbatas (panas) | Luar biasa | Terbatas (kelelahan) |
| Kisaran Biaya (USD) | $400–$2.500 | $350–$2.000 | $1.500–$8.000 | $80–$400 |
Tabel 1: Perbandingan tipe mesin kerek jangkar berdasarkan ukuran kapal, sumber listrik, kapasitas, dan biaya.
Cara Memilih Mesin Kerek Jangkar yang Tepat: Kriteria Ukuran Kunci
Memilih yang benar mesin kerek jangkar dimulai dengan menghitung total beban kerja sistem Anda — gabungan berat jangkar, rantai, dan belenggu yang harus diambil oleh mesin kerek. Sebagai aturan praktis, pilih mesin kerek dengan a beban kerja terukur minimal 3× total berat ground tackle .
Panduan Ukuran Langkah demi Langkah
- Timbang jangkar Anda — Ukuran umum: 15 lbs (perahu 25 kaki), 35 lbs (perahu 35 kaki), 66 lbs (perahu 45 kaki).
- Hitung berat rantai — Rantai G4 5/16" berbobot sekitar 1,5 lbs/ft; 3/8" G4 berbobot ~2,2 lbs/ft. Untuk rantai 3/8" sepanjang 100 kaki, beratnya 220 lbs.
- Tambahkan belenggu dan beban putar — biasanya 2–5 pon.
- Kalikan dengan 3 — Ini memberikan nilai tarikan mesin kerek minimum Anda.
- Verifikasi kompatibilitas kucing liar — Cocokkan ukuran mesin kerek liar (misalnya, 8 mm, 10 mm, 5/16", 3/8") persis dengan kualitas dan diameter rantai Anda.
- Periksa voltase dan pengoperasian kabel — Kabel panjang yang mengalir dari baterai ke mesin kerek meningkatkan resistensi; ukuran kabel yang sesuai (penurunan tegangan tidak boleh melebihi 3%).
Contoh: Perahu layar sepanjang 40 kaki dengan jangkar 44 pon Rantai G4 3/8" 150 kaki (330 pon) 3 pon perangkat keras = total 377 pon. Peringkat mesin kerek minimum: 377 × 3 = 1.131 pon . Model dengan berat 1.200–1.500 pon akan sesuai.
Sebuahchor Windlass Installation: What You Need to Know
Benar mesin kerek jangkar installation sangat penting untuk kinerja dan keselamatan — mesin kerek yang dipasang dengan buruk dapat rusak karena beban atau merusak struktur dek. Berikut adalah pertimbangan yang paling penting:
Pemasangan Struktural
Mesin kerek harus dibaut ke area dek haluan yang diperkuat, sering kali memerlukan pelat penahan dari aluminium 1/4" atau baja tahan karat di bagian bawah. Jangan pernah memasang mesin kerek hanya pada fiberglass yang tidak diperkuat. Baut tembus baja tahan karat (minimal 3/8") dengan ring besar mendistribusikan beban ke seluruh pelat belakang.
Kabel Listrik
Listrik mesin kerek jangkares menarik arus tinggi — seringkali 100–250 amp pada puncaknya. Gunakan kabel tembaga kaleng kelas laut dengan nilai yang benar dengan pemutus arus khusus atau pemutus arus/sekring yang diberi nilai tepat di atas penarikan maksimum mesin kerek. Mesin kerek 12V berkekuatan 1.000W biasanya memerlukan sekitar 85 ampere terus menerus dan hingga 150 ampere saat berhenti; kabel 2/0 AWG (atau lebih besar) pada jarak 20 kaki biasanya ditentukan. Selalu pasang pemutus arus manual pada baterai untuk mematikan darurat.
Desain Loker Rantai
Rantai harus masuk dengan bebas dari mesin kerek liar ke dalam loker rantai tanpa menumpuk atau macet. Loker harus cukup besar untuk menampung seluruh pengendaraan rantai Anda dengan ruang untuk penumpukan alami. Lubang pembuangan mencegah penumpukan air, yang menambah berat dan merusak rantai. Beberapa instalasi menyertakan pipa rantai dengan sumbat yang dapat dilepas untuk akses rantai manual.
Sebuahchor Windlass Maintenance: Extending the Life of Your Equipment
Perawatan rutin menjaga Anda mesin kerek jangkar beroperasi dengan andal selama 10-20 tahun. Kelalaian adalah penyebab utama kegagalan mesin kerek di lingkungan laut.
Cek Bulanan
- Bilas kucing liar, drum, dan permukaan terbuka dengan air bersih setelah penggunaan air asin.
- Periksa rantai apakah ada perpanjangan, korosi, dan mata rantai yang retak — ganti mata rantai yang menunjukkan perpanjangan lebih dari 10%.
- Periksa pengikatan kopling dan pastikan rem/drum ditahan pada tegangan manual.
- Pastikan semua sambungan listrik kencang, bebas korosi, dan tersegel dengan benar.
Sebuahnual Service
- Bongkar rumah gipsi/kucing liar dan olesi kembali bantalan dengan minyak laut tahan air.
- Periksa sikat motor (pada model sikat) — ganti jika sudah aus kurang dari 1/4 panjang aslinya.
- Periksa semua baut pemasangan apakah ada korosi dan torsi yang tepat.
- Uji solenoid dan kontaktor; bersihkan permukaan kontak jika ada lubang.
- Bilas dan lumasi kembali semua komponen tahan karat yang bergerak dengan penghambat korosi (misalnya produk berbahan dasar Lanolin).
Chain Rode vs. Rope Rode: Apa yang Perlu Ditangani Mesin Kerek Anda
Paling modern mesin kerek jangkares dirancang terutama untuk berkuda dengan rantai , tetapi banyak model yang menyertakan drum terpisah atau penggulung tali untuk dipegang berkuda dengan tali atau a combination (chain-rope) system. Here's a quick comparison of what each rode type requires from your windlass:
| Tipe Kendaraan | Persyaratan Mesin Kerek | Memegang Kekuasaan | Berat | Penggunaan Terbaik |
| Semua Rantai | Diperlukan kucing liar berukuran | Luar biasa | Berat | Papan hidup, air biru |
| Tali Rantai | Gendang tali kucing liar | Bagus | Sedang | Pelayaran pesisir |
| Semua Tali | Hanya penggulung | Sedang | Ringan | Berlayar siang hari, perairan dangkal |
Tabel 2: Perbandingan jenis jangkar dan persyaratan kompatibilitas mesin kereknya.
Menggunakan Mesin Kerek Jangkar Anda dengan Aman: Cakupan, Pemuatan, dan Praktik Terbaik
Sebuah mesin kerek jangkar adalah alat pengambilan dan penerapan — memang demikian tidak perangkat tambatan yang menahan beban. Setelah jangkar dipasang, selalu kencangkan rantai ke gerigi busur khusus atau penghenti rantai sebelum memuat mesin kerek. Mengandalkan drum mesin kerek untuk menahan perahu pada jangkar akan memberikan tekanan yang sangat besar pada motor dan girboks, serta dapat menghancurkan unit dengan cepat.
- Gunakan penghenti rantai atau gerigi busur — Setelah memasang jangkar, pasang rantai ke gerigi sepatu. Mesin kerek tidak menahan apa pun di bawah layar atau beban listrik.
- Disebarkan dalam semburan terkendali — Gunakan kopling untuk penerapan terjun bebas di perairan dangkal; gunakan mode mati listrik di perairan yang lebih dalam untuk mencegah rantai menumpuk di jangkar.
- Jangan pernah menjalankan motor terus menerus selama lebih dari 2–3 menit — Memungkinkan pendinginan di antara siklus pengambilan untuk mencegah panas berlebih (sebagian besar kaca depan listrik dirancang untuk tugas intermiten, bukan terus menerus).
- Pertahankan cakupan minimum 5:1 — Dalam kondisi tenang, minimum adalah 5:1 (panjang rantai terhadap kedalaman air); 7:1 direkomendasikan pada kecepatan angin di atas 20 knot.
- Jauhkan tangan dari kucing liar setiap saat — Rantai yang berjalan dapat memutuskan jari secara instan. Gunakan hanya sakelar kaki atau kendali jarak jauh selama pengoperasian.
Masalah Umum Mesin Kerek Jangkar dan Cara Memperbaikinya
Bahkan terawat dengan baik mesin kerek jangkares sesekali menghadapi masalah. Berikut permasalahan yang sering terjadi dan solusinya:
| Masalah | Kemungkinan Penyebabnya | Solusi |
| Mesin kerek tidak mau bekerja | Sekring putus/putus | Periksa dan ganti sekring; periksa korsleting |
| Pengambilan lambat atau lemah | Rendah battery voltage / undersized cable | Mengisi daya baterai; tingkatkan pengukur kabel |
| Lompatan rantai pada kucing liar | Ketidakcocokan ukuran/kelas rantai | Verifikasi spesifikasi rantai cocok dengan kucing liar; ganti rantai yang aus |
| Motor terlalu panas/berhenti | Penggunaan terus menerus melebihi siklus kerja | Biarkan pendinginan selama 10 menit; periksa pengaturan ulang pemutusan termal |
| Kopling tergelincir saat diberi beban | Plat kopling aus/kurang gemuk | Periksa dan ganti cakram kopling; layanan per manual |
| Pengoperasian yang korosi/kaku | Penumpukan garam / pemeliharaan yang tidak memadai | Siram dengan air bersih; lumasi kembali semua bantalan |
Tabel 3: Masalah umum pada mesin kerek jangkar, penyebabnya, dan solusi yang disarankan.
Pertanyaan Yang Sering Diajukan Tentang Jangkar Windlasse
Q: Apa perbedaan antara mesin kerek jangkar dan penggulung?
A mesin kerek menggunakan drum yang berorientasi horizontal (kucing liar) yang dirancang khusus untuk mengaktifkan rantai jangkar dan dioptimalkan untuk tugas penahan. SEBUAH penggulung memiliki drum yang berorientasi vertikal dan digunakan terutama untuk jalur dermaga dan tunggangan tali. Banyak unit modern menggabungkan keduanya, dengan kucing liar untuk rantai dan drum tali pada poros yang sama untuk keserbagunaan.
Q: Bisakah saya menggunakan mesin kerek jangkar untuk menahan perahu saya di jangkar?
Tidak mesin kerek jangkar dinilai untuk beban pengambilan (intermiten), bukan beban penahan berkelanjutan. Kekuatan penuh perahu yang melonjak melawan jangkar dalam angin atau arus - yang dapat mencapai ribuan pon pada kapal berukuran 40 kaki - harus ditampung oleh gerigi busur, tiang samson, atau penghenti rantai. Penggunaan mesin kerek sebagai alat penahan beban akan merusak atau menghancurkan gearbox dan motor.
T: Berapa harga mesin kerek jangkar listrik yang bagus?
Listrik tingkat pemula mesin kerek jangkares untuk perahu di bawah 35 kaki mulai sekitar $350–$600. Model kelas menengah untuk kapal berukuran 35–50 kaki biasanya berharga $700–$1,500. Unit berkualitas tinggi untuk perahu air biru setinggi 50 kaki berharga $1.500–$2.500 . Sistem hidraulik mulai sekitar $2.000 dan pemasangannya dapat melebihi $8.000. Pertimbangkan perkabelan, pelat pendukung, dan tenaga kerja pemasangan saat membuat anggaran.
T: Berapa ukuran rantai yang dibutuhkan mesin kerek jangkar?
Tidak ada jawaban universal - yang paling sulit adalah jawaban Anda mesin kerek jangkar dikerjakan dengan dimensi rantai tertentu. Ukuran umum mencakup rantai BBB atau G4 5/16" dan 3/8" dalam ukuran Imperial, dan metrik 8mm, 10mm, atau 12mm. Anda harus mencocokkan diameter rantai Anda and kelas dengan spesifikasi kucing liar dengan tepat. Penggunaan ukuran yang salah dapat menyebabkan rantai terlewati, keausan semakin cepat, dan berpotensi menimbulkan bencana besar.
T: Berapa lama mesin kerek jangkar dapat bertahan?
Dengan pemasangan yang tepat dan perawatan rutin, listrik berkualitas mesin kerek jangkar harus bertahan 10-20 tahun dalam penggunaan rekreasi. Titik kegagalan yang paling umum adalah sikat motor (pada model motor sikat), kontaktor solenoid, dan korosi pada cat liar dan coran eksternal. Servis tahunan dan pembilasan air tawar segera setelah setiap penggunaan air asin memperpanjang masa pakai secara signifikan.
T: Mesin kerek jangkar 12V atau 24V — mana yang lebih baik?
Untuk kapal di bawah 40 kaki dengan jalur kabel pendek, a mesin kerek jangkar 12V praktis dan tersedia secara luas. Untuk perahu yang lebih besar atau instalasi apa pun dengan panjang kabel melebihi 20–25 kaki, a sistem 24V lebih unggul — ia menghasilkan daya yang sama dengan setengah arus, yang berarti kabel yang jauh lebih kecil (dan lebih murah), penurunan tegangan yang lebih rendah, panas yang lebih sedikit, dan keandalan yang lebih baik. Jika kapal Anda sudah menjalankan sistem 24V DC, selalu pilih mesin kerek 24V.
Kesimpulan: Apakah Mesin Kerek Jangkar Layak untuk Diinvestasikan?
Tentu saja — dan untuk setiap pelaut yang berlabuh secara rutin di perairan dengan kedalaman lebih dari 15 kaki dengan menggunakan rantai, sebuah mesin kerek jangkar adalah salah satu peningkatan bernilai tertinggi yang tersedia. Perbedaan antara mengangkat rantai dan jangkar sepanjang 200 kaki (total 250–400 pon) dengan tangan dan menekan tombol untuk mengambilnya dalam 90 detik sangat besar dalam hal ketegangan fisik, keselamatan kru, dan efisiensi jangkar.
Kunci untuk mendapatkan nilai penuh adalah ukuran yang tepat, pemasangan yang benar, spesifikasi wildcat-to-chain yang sesuai, dan pemeliharaan yang konsisten. Mesin kerek berukuran kecil yang bekerja terlalu keras akan gagal; unit berukuran tepat yang dibilas dan diservis secara teratur akan berfungsi dengan baik selama beberapa dekade.
Baik Anda mengupgrade kapal yang sudah ada atau melengkapi yang baru, luangkan waktu untuk menghitung total berat ground tackle Anda, pilih yang benar mesin kerek jangkar jenis (horizontal vs. vertikal, listrik vs. hidrolik), verifikasi kompatibilitas wildcat dengan rantai Anda, dan rencanakan instalasi listrik Anda dengan cermat. Selesai dengan benar, milikmu mesin kerek jangkar akan menjadi salah satu peralatan yang paling andal dan dihargai di kapal.
